技术文章
Technical articles
当前位置：
压片机冲模的常见失效形式与预防措施
更新时间：2026-03-31
点击次数：7

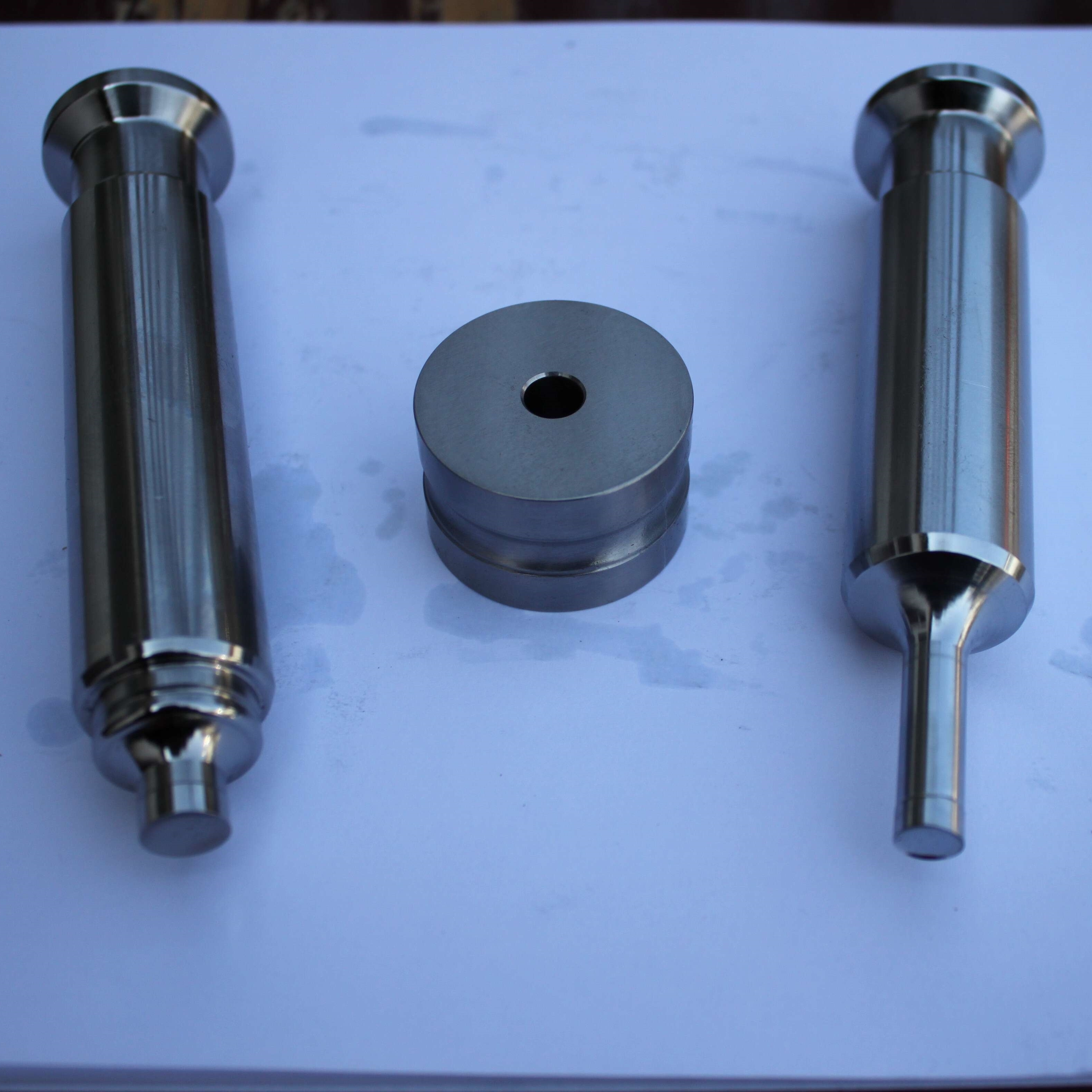

在制药、食品、化工等行业的固体剂型生产中，压片机冲模是决定片剂质量、产量和设备运行效率的核心部件。冲模在高速、高压的周期性载荷下工作，长期与各种特性的粉末或颗粒物料接触，其工作环境极为苛刻。任何形式的冲模失效，不仅会导致片剂出现重量差异、硬度不均、外观缺陷等问题，造成物料浪费，还可能引发设备卡顿甚至严重损坏，导致非计划停机，影响整体生产效率。因此，系统性地分析冲模的常见失效形式，并采取有针对性的预防措施，是保障压片工艺稳定、延长模具寿命、降低生产成本的关键。
常见失效形式分析
冲模的失效主要表现为磨损、疲劳断裂、塑性变形、腐蚀与粘附等几种典型模式，其成因相互关联，往往共同作用导致较终失效。
磨损是较普遍和渐进式的失效形式。它主要发生在冲头的端面、侧面以及中模的模孔内壁。在压片过程中，冲头与物料、冲头与中模之间存在着剧烈的滑动摩擦。物料的硬度、粒径、形状及其中可能含有的硬质杂质(如原料药晶体、辅料中的二氧化硅等)是造成磨粒磨损的主要因素。长期运行下，冲头工作面会因磨损而尺寸减小、表面光洁度下降，导致片剂单重减轻、厚度增加、刻字模糊或出现拉毛、飞边等缺陷。中模孔径则因磨损而扩大，影响片剂直径精度。
疲劳断裂是更具破坏性的失效形式。冲头，特别是上冲，在压片循环中承受着交变的压缩与弯曲应力。在应力集中部位，如冲头颈部过渡圆角、刻字凹槽底部、或内部冷却孔边缘，微小的裂纹会逐渐萌生并扩展。经过一定次数的应力循环后，裂纹会突然失稳扩展，导致冲头断裂。断裂的冲头碎片可能损坏中模或其他冲杆，甚至对压片机主体结构造成冲击损伤。
塑性变形多发生于承受较高压制压力的冲头工作面。当局部压力超过模具材料的屈服强度时，特别是那些带有复杂弧形或异形的工作面，会发生长久性的压溃变形，从而改变片剂的形状和释放特性。
腐蚀与粘附是特定工艺条件下的失效。某些物料成分具有吸湿性、酸性或碱性，可能引起冲模金属表面的电化学腐蚀，破坏其光洁度。而一些粘性强的物料(如某些中药提取物、高糖或高脂配方)则容易粘附在冲头表面，若不及时清理，硬化的物料会改变冲头有效尺寸和工作形状，并可能加剧局部磨损。
综合预防措施
针对上述失效形式，必须采取涵盖设计、制造、使用与维护全流程的综合预防策略。
首先，优化设计与制造是根本。在材料选择上，应选用高硬度、高韧性、高疲劳强度和良好耐腐蚀性的专用模具钢，如优质的合金工具钢，并采用先进的热处理工艺(如真空淬火、深冷处理)和表面强化技术(如物理气相沉积涂层、氮化处理)。涂层，如类金刚石涂层或硬质合金涂层，能显著提高表面硬度和耐磨性，降低摩擦系数，并增强抗粘附与耐腐蚀能力。在设计上，避免尖锐的棱角和过小的过渡圆角，以减小应力集中。
其次，规范使用与操作是关键。在安装冲模时，必须确保冲头与中模的对中性良好，间隙符合标准。严格按照设备的额定较大压力和速度运行，避免超载。根据物料特性，优化压片工艺参数，如预压压力、主压压力、保压时间等，在满足片剂质量的前提下，尽量降低工作压力。使用合适的颗粒配方，控制原料的粒度和硬度，并确保混合均匀，避免硬质杂质混入。
再次，严格执行日常维护与监控。建立并执行定期的清洁规程，每班次或更换产品批次时，必须清洁冲头和中模，防止物料残留、硬结和交叉污染。实施周期性的预防性检查制度，利用放大镜、投影仪等工具定期检查冲头工作面和中模内壁，测量其关键尺寸(如冲头长度、中模孔径)，监测磨损趋势。对出现微小崩口、裂纹或磨损接近极限的冲模，应及时更换，避免其全部失效造成更大损失。建立冲模使用档案，记录其使用寿命、维护历史，为预测性更换提供依据。
结论
压片机冲模的失效是一个涉及材料科学、机械力学与生产实践的综合性问题。其常见形式从渐进的磨损到突然的断裂，均对生产连续性和产品质量构成直接威胁。有效的预防并非依赖于单一的方案，而是需要一个系统性的管理闭环：从源头抓起，通过优质材料与精密制造确保冲模的“先天体质”；在过程中控制，借助规范操作与工艺优化营造良好的“工作环境”；并以预防性维护和状态监控作为“健康体检”，实现提前预警与主动干预。只有将技术措施与管理实践紧密结合，才能较大限度地延缓冲模失效，保障压片生产长期、稳定、高效地运行。
- 上一条没有了
- 下一条高速旋转式压片机压轮系统：静压与动压轴承的承载能力
